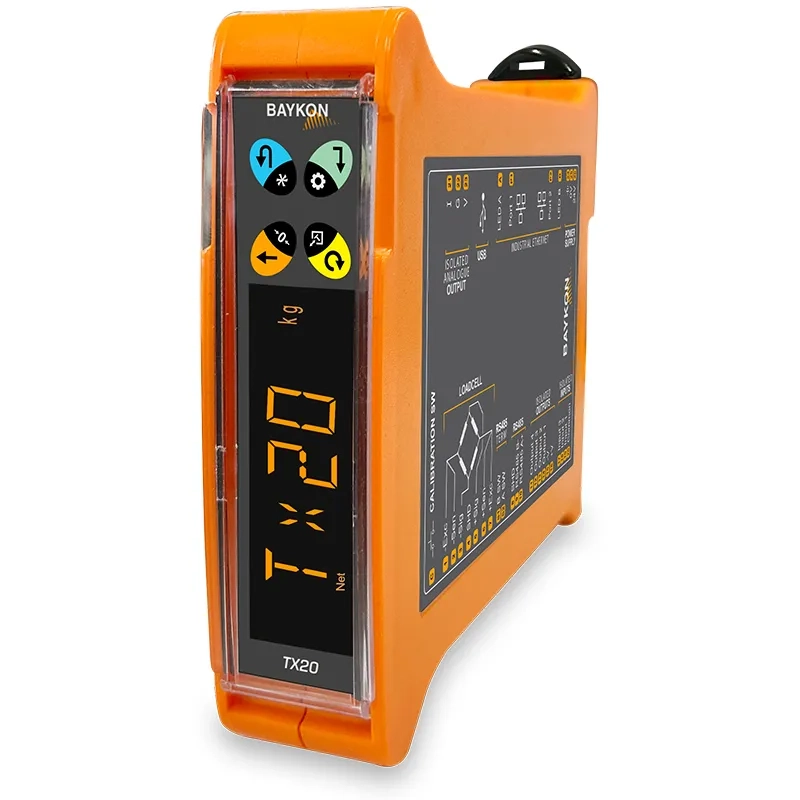

TX20 Trasmettitore Digitale
I trasmettitori digitali della serie TX20 sono progettati per sistemi di pesatura statica e dinamica con celle di carico analogiche, nonché per applicazioni di misura di forza, momento e pressione.
I TX20 trasferiscono informazioni di misura ad alta precisione, acquisite ad alta velocità e con elevata accuratezza, verso il vostro sistema PLC / SCADA / PC. La programmazione può essere eseguita facilmente tramite il display alfanumerico integrato ed è possibile l’integrazione diretta in sistemi Profinet Redundant S2. Per applicazioni che richiedono elevate temperature di esercizio è disponibile la variante TX20H.
I trasmettitori TX20 dotati di uscita Ethernet a doppia porta possono essere collegati tra loro in una topologia Ethernet a catena (daisy-chain). Poiché ciascun trasmettitore TX20 viene regolato e abbinato individualmente durante la produzione, possono essere sostituiti in modalità di conteggio senza necessità di ulteriori regolazioni o ricalibrazioni.
Caratteristiche principali
Tipo di Misura
Misura del Peso, Misura della Forza, Misura della Pressione, Valore A/D ad alta risoluzione
Applicazioni
Pesatura di base, Totalizzazione, Pesatura dinamica, Pesatura di serbatoi, Pesatura del silo, Pesatura di yacht e navi, Peak-Hold di base, Acquisizione del peso (HOLD), Prove di trazione e compressione, Dispositivi di misurazione della tensione, Controllo di processo, Misurazioni della forza, Sistemi di dosaggio
Classe di protezione
IP20
Tipo di dispositivo
DIN-Rail
Comunicazione seriale
Uscita analogica, RS485, USB, Modbus RTU
Comunicazione industriale
Modbus TCP, Ethernet TCP/IP, Profinet, Profinet S2, Profibus, EtherCAT, EtherNet/IP, CANopen, Powerlink, CC-Link, CC-Link IE Field
Accesso Web/PC
Configurazione tramite App
Ingresso e uscita digitali
Ingresso, Uscita
Approvvigionamento Energetico
12VDC, 24VDC
Altre Caratteristiche
eCal, sCal, Regolazione multipunto
Caratteristiche funzionali
- Risoluzione interna di un miliardo con risoluzione di uscita dati pari a un milione.
- L’effetto della calibrazione elettronica sull’errore di pesatura è inferiore allo 0,003 %.
- Tutti i prodotti con uscita Ethernet sono dotati di doppia porta per il collegamento in configurazione a catena (daisy-chain).
- È disponibile una variante con collegamento diretto ai sistemi Profinet S2 Redundant.
- L’elevata affidabilità è garantita da una tripla isolamento del segnale.
- La programmazione e la calibrazione avvengono tramite Fieldbus.
- Il filtro antivibrazione assicura letture stabili per serbatoi agitati e ambienti soggetti a vibrazioni.
- La programmazione remota tramite interfaccia web è disponibile per la variante EN.
- Le operazioni sul dispositivo e i guasti di sistema vengono registrati.
- La variante TX20H è progettata per un intervallo di temperatura operativa da −15 °C a +85 °C.
Caratteristiche tecniche
TX20 Trasmettitore Digitale

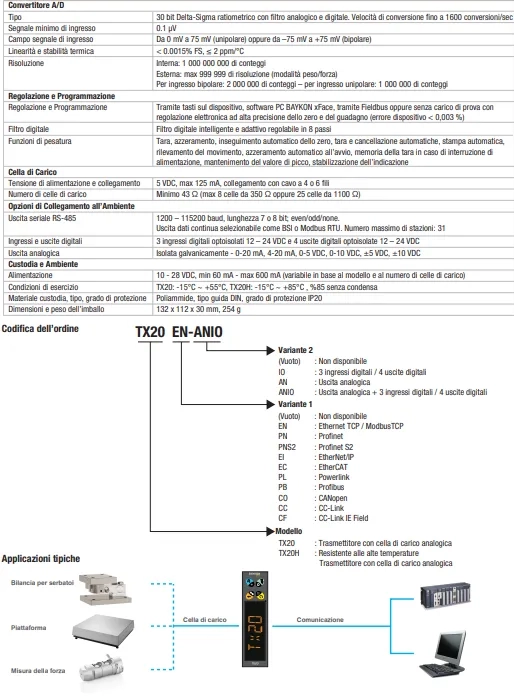

Specifiche tecniche
