TX13 Trasmettitore Analogico
Il trasmettitore analogico per celle di carico Baykon TX13 converte il segnale della cella di carico in un'uscita analogica in modo estremamente rapido e preciso. Il filtro intelligente programmabile del TX13 riduce al minimo le vibrazioni ambientali, fornendo al PLC il segnale filtrato ottimale per i sistemi di misurazione del peso e della forza. Il suo hardware analogico e digitale di alta qualità elimina le derive dello zero e dell'intervallo causate dalle variazioni di temperatura e garantisce una stabilità perfetta nel lungo periodo, a differenza dei tradizionali trasmettitori analogici.
L'uscita analogica è programmabile come 4-20 mA, 0-20 mA, 0-10 V, 0-5 V. Il TX13 MB dispone inoltre di un intervallo di uscita analogica da -10 a 10 V. Tutti gli strumenti sono normalizzati e abbinati in produzione per la sostituzione diretta quando la calibrazione viene effettuata sul lato PLC e per fornire la massima precisione per la calibrazione elettronica (eCAL).
2 uscite di cut-off possono essere utilizzate per valvole di allarme o di controllo; un ingresso digitale può essere utilizzato per azzerare la scala.
Caratteristiche principali
Tipo di Misura
Misura del Peso
Applicazioni
Pesatura di serbatoi, Pesatura del silo, Prove di trazione e compressione, Dispositivi di misurazione della tensione, Controllo di processo, Misurazioni della forza, Sistemi di dosaggio
Classe di protezione
IP20
Tipo di dispositivo
DIN-Rail
Comunicazione seriale
Uscita analogica, RS485
Accesso Web/PC
Configurazione tramite App
Ingresso e uscita digitali
Ingresso, Uscita
Approvvigionamento Energetico
12VDC, 24VDC
Altre Caratteristiche
eCal
Caratteristiche funzionali
Risultati Rapidi e Precisi
- Fino a 800 conversioni al secondo
- Filtro digitale adattivo programmabile
- Risoluzione interna fino a 16 000 000
- Risoluzione dell'uscita analogica fino a 60 000
- Deriva dello zero e del guadagno molto bassa in caso di variazioni di temperatura.
- Deriva molto bassa nel lungo periodo.
Uscita Analogica Con
- Ingresso bipolare del segnale della cella di carico per la misurazione della forza
- Collegamento a 6 fili della cella di carico per un'elevata precisione
- 2 uscite di disinserimento a relè e un ingresso di azzeramento
- Uscita analogica bipolare in tensione
Applicazioni Tipiche
- Pesatura di serbatoi e silos
- Prove di compressione e trazione
- Misurazione della forza
- Misurazione della resistenza
- Applicazioni per il controllo di processo
- Sistemi di dosaggio
Caratteristiche tecniche
TX13 Trasmettitore Analogico

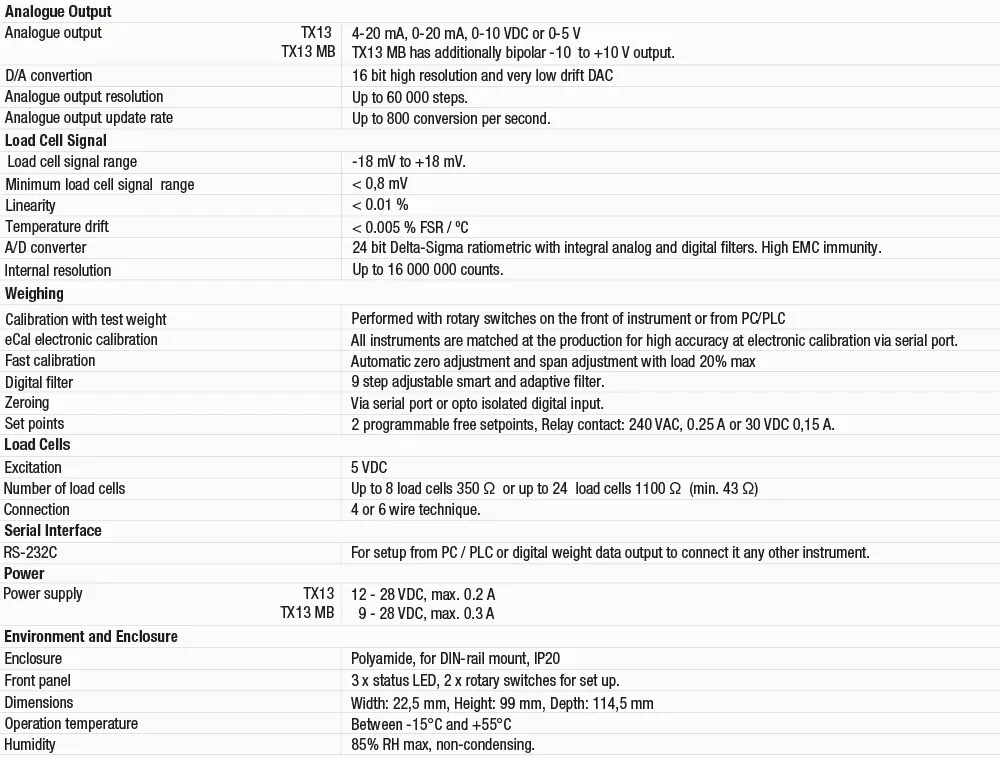

Specifiche tecniche
Dimensioni
Documenti
Nome
Versione
Descrizione
Categoria
Tipo di dato
TX13 Trasmettitore Analogico Catalogue
Cataloghi prodotti
TX13 Technical Manual
Manuale tecnico
