TX20 Digitaler Wägetransmitter
Digitale Transmitter der Serie TX20 sind für Kraft-, Drehmoment- und Druckmessverfahren sowie für statisches und dynamisches Wägen konzipiert. Sie übertragen präzise Messinformationen, die mit einer hohen Umwandlungsrate erfasst werden, auf die genaueste und schnellste Weise über industrielle Kommunikationsprotokolle an Ihr SPS/SCADA/PC-System. Alle Produkte mit Ethernet-Ausgang verfügen über zwei Ports, die eine Ethernet-Daisy-Chain-Verbindung ermöglichen. TX20 kann auch direkt an Profinet Redundant S2-Systeme angeschlossen werden. 3 digitale Eingänge, 4 digitale Ausgänge und analoge Ausgänge sind als zusätzliche Anschlussoptionen verfügbar.
Die TX20-Transmitter werden identisch gefertigt und einzeln kalibriert. Dank dieser Eigenschaft können sie im Zählmodus direkt ausgetauscht werden, ohne dass eine Justierung erforderlich ist, und im Gewichtsmodus beträgt der Fehler der elektronischen Kalibrierung nach dem Austausch weniger als 0,00003%.
Höhepunkte
Messung Typ
Gewichtsmessung, Kraftmessung, Druckmessung, Hochauflösender A/D-Wert
Anwendungen
Basiswägung, Totalisierung, Dynamische Wägung, Tankverwiegung, Silo-Verwiegung, Yacht - Schiffsverwiegung, Einfache Spitzenwert-Haltung, Gewichtserfassung (HOLD), Tensile and Compressive Tests, Messung der Stärke, Prozesskontrolle, Force Measurement, Dosiersysteme
Schutzart
IP20
Gerätetyp
DIN-Schiene
Serielle Kommunikation
Analoger Ausgang, RS485, USB, Modbus RTU
Industrielle Kommunikation
Modbus TCP, Ethernet TCP/IP, Profinet, Profinet S2, EtherCAT, EtherNet/IP, Powerlink
Web/PC-Zugang
Konfiguration per App
Digitaler Eingang & Ausgang
Eingang, Ausgang
Energieversorgung
12V DC, 24V DC
Other Features
eCal, sCal, Mehrpunkt-Justierung
Funktionale Eigenschaften
- Alle Ethernet-Ausgangsprodukte sind Dual-Port für Daisy-Chain-Verbindungen
- Variant mit direktem Anschluss an Profinet S2 Systemredundanz
- Zusätzliche Modbus RTU-Kommunikation für Produkte mit Feldbus-Ausgängen
- Hohe Zuverlässigkeit mit dreifacher Signaltrennung
- Programmierung und Justierung über Feldbus
- Einfache Programmierung mit alphanumerischer Anzeige
- Vibrationsfilter: Stabiler Messwert für Rührtanks und vibrierende Umgebungen
- eCal: Fehlerfreie Justierung mit in der Produktion kalibrierten Produkten Fernprogrammierung über Webseite (EN-Variante)
- Logging von Geräteeingriffen und Systemausfällen

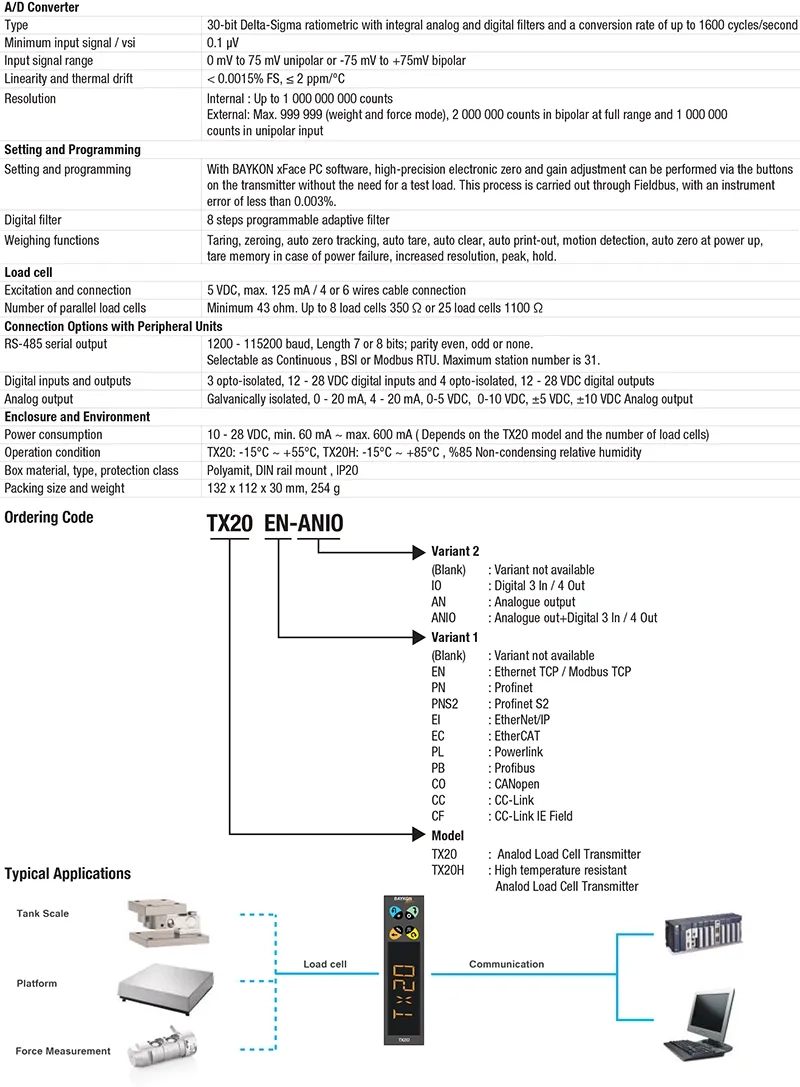

Technische Spezifikationen
TX20 Digitaler Wägetransmitter
Technische Spezifikationen
Abmessungen
