TX20 Transmisor Digital
Los transmisores digitales de la serie TX20 están diseñados para sistemas de pesaje estático y dinámico con células de carga analógicas, así como para aplicaciones de medición de fuerza, momento y presión.
Los TX20 transfieren información de medición de alta precisión, adquirida a alta velocidad y con gran exactitud, a su sistema PLC / SCADA / PC. La programación puede realizarse fácilmente a través de la pantalla alfanumérica integrada, y es posible la integración directa en sistemas Profinet Redundant S2. Para aplicaciones que requieren altas temperaturas de funcionamiento, está disponible la variante TX20H.
Los transmisores TX20 con salida Ethernet de doble puerto pueden conectarse entre sí mediante una topología Ethernet en cadena (daisy-chain). Dado que cada transmisor TX20 se ajusta y calibra individualmente durante la producción, pueden sustituirse en modo de conteo sin necesidad de ajustes o recalibraciones adicionales.
Características destacadas
Tipo de medición
Medición del peso, Medición de la fuerza, Medición de la presión, Valor A/D de alta resolución
Aplicaciones
Pesaje básico, Totalización, Pesaje dinámico, Pesaje de tanques, Pesaje de silos, Pesaje de yates y barcos, Peak-Hold básico, Captura de peso (HOLD), Ensayos de tracción y compresión, Dispositivos de medición de la tensión, Control de proceso, Mediciones de fuerza, Sistemas de dosificación
Clase de protección
IP20
Tipo de dispositivo
Carril DIN
Comunicación serial
Salida analógica, RS485, USB, Modbus RTU
Comunicación industrial
Modbus TCP, Ethernet TCP/IP, Profinet, Profinet S2, Profibus, EtherCAT, EtherNet/IP, CANopen, Powerlink, CC-Link, CC-Link IE Field
Acceso Web/PC
Configuración mediante app
Entrada y salida digital
Entrada, Salida
Suministro energético
12VDC, 24VDC
Otras características
eCal, sCal, Ajuste multipunto
Características funcionales
- Resolución interna de mil millones con una resolución de salida de datos de un millón.
- El efecto de la calibración electrónica sobre el error de pesaje es inferior al 0,003 %.
- Todos los productos con salida Ethernet cuentan con doble puerto para conexión en cadena (daisy-chain).
- Está disponible una variante con conexión directa a sistemas Profinet S2 con redundancia.
- La alta fiabilidad se garantiza mediante un aislamiento de señal triple.
- La programación y la calibración se realizan a través de Fieldbus.
- El filtro de vibración proporciona lecturas estables para tanques agitados y entornos con vibraciones.
- La programación remota mediante interfaz web está disponible en la variante EN.
- Las intervenciones del dispositivo y los fallos del sistema se registran.
- La variante TX20H está diseñada para un rango de temperatura de funcionamiento de −15 °C a +85 °C.

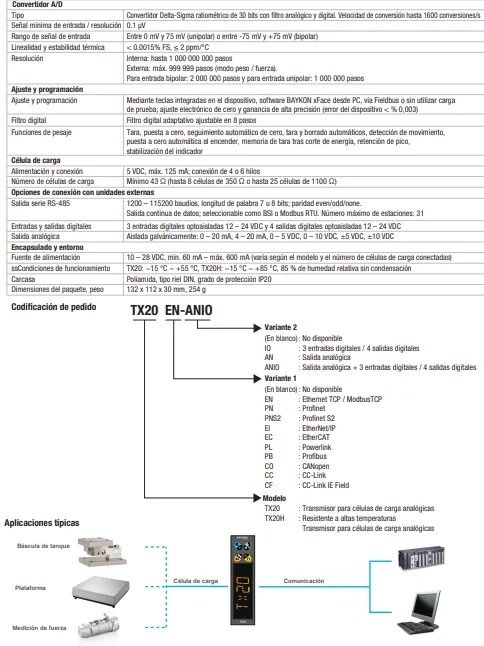

Especificaciones técnicas
TX20 Transmisor Digital
Especificaciones técnicas
Documentos
Nombre
Versión
Descripción
Categoría
Tipo de datos
TX20 Transmisor Digital Catalogue
Catálogos de productos
TX20/TX20D Technical Manual
Manual técnico
TX20/TX20D Quick Installation Guide
Manual técnico
Software
Nombre
Versión
Descripción
Categoría
Tipo de datos
EthernetX File
Software
GSD (Profibus)
Software
GSDML (Profinet 2Port)
Software
CANopen - TX20 and TX320 Series
Software
EtherNetIP - TX20 and TX320 Series
Software
EtherCAT - TX20 and TX320 Series
Software
Powerlink - TX20 and TX320 Series
Software
xFace2x PC Software
v01.01
Software
GSDML (Profinet 2Port) S2 Redundancy
Software
Scale USB Driver
Software
