MX08 Sistema Multicanale
La famiglia di trasmettitori digitali Baykon MX08 è progettata per raccogliere i dati analogici provenienti da processi di misurazione multipla del peso e della forza tramite una comunicazione interna e trasferirli, attraverso un Gateway, in forma digitale appropriata al PLC/PC centrale. La famiglia di trasmettitori MX08 può essere programmata e calibrata tramite PC utilizzando il software Baykon xFace. L’elevata velocità di risposta e di trasferimento dati, il filtro adattivo alle vibrazioni, le funzioni di pesatura e le varie opzioni di calibrazione, inclusa la calibrazione elettronica senza carico eCal, offrono importanti vantaggi e facilità d’uso.
Nel sistema multicanale MX08 possono essere integrati 8 digitalizzatori analogici (moduli di collegamento per celle di carico) e 8 unità I/O digitali, oltre a un’unità di visualizzazione digitale per il monitoraggio locale e la manutenzione. I moduli analogici di collegamento per celle di carico MX08, prodotti e regolati in modo completamente identico, non richiedono una nuova calibrazione quando vengono sostituiti, se utilizzati in modalità di conteggio.
Caratteristiche principali
Tipo di Misura
Misura del Peso, Misura della Forza, Misura della Pressione, Valore A/D ad alta risoluzione
Applicazioni
Pesatura dinamica, Pesatura di serbatoi, Pesatura del silo, Pesatura di yacht e navi, Misurazioni della forza, Sistemi di dosaggio
Classe di protezione
IP20
Tipo di dispositivo
DIN-Rail
Comunicazione seriale
RS232, RS485, Modbus RTU
Comunicazione industriale
Modbus TCP, Ethernet TCP/IP, Profinet, Profibus, EtherCAT, EtherNet/IP, Powerlink
Accesso Web/PC
Configurazione tramite App
Ingresso e uscita digitali
Ingresso, Uscita
Approvvigionamento Energetico
12VDC, 24VDC
Altre Caratteristiche
eCal, sCal
Caratteristiche funzionali
- Comunicazione: RS-232C, RS-485, Ethernet, Profibus, Modbus RTU, Profinet, Modbus TCP/IP, EtherNet/IP, EtherCAT, Powerlink
- Alta velocità: fino a 800 cicli/secondo
- Filtro antivibrazione: filtro adattivo attivo per una lettura rapida e stabile in ambienti soggetti a vibrazioni
- Funzioni di pesatura: tara, azzeramento, azzeramento all’avvio, memoria di tara, rilevatore di movimento
- eCal: calibrazione elettronica senza carico di test
- Produzione identica: tutti i moduli analogici per celle di carico sono regolati in fabbrica in modo identico e preciso
- Indicatore: indicatore per monitoraggio e manutenzione in campo
- I/O digitale: moduli I/O controllati direttamente dal PLC
Caratteristiche tecniche
MX08 Sistema Multicanale

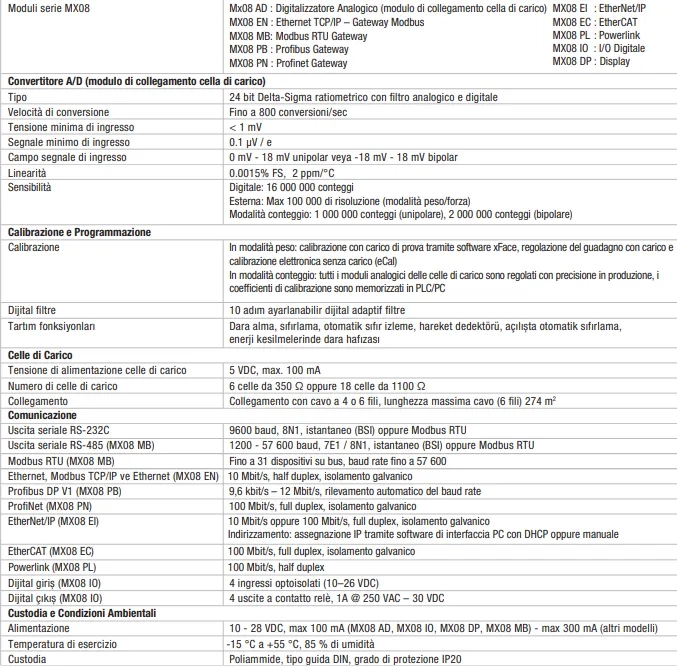

Specifiche tecniche

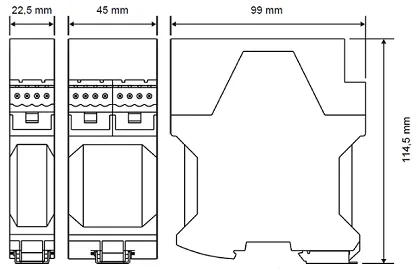

Dimensioni
