MX08 Sistema Multicanal
La familia de transmisores digitales Baykon MX08 está diseñada especialmente para recopilar los datos analógicos provenientes de múltiples procesos de medición de peso y fuerza, transfiriéndolos a un PLC o PC central en formato digital adecuado mediante un Gateway y una comunicación interna integrada.
El sistema MX08 puede programarse y calibrarse fácilmente desde un PC mediante el software Baykon xFace. Su alta velocidad de respuesta y transmisión de datos, junto con el filtro adaptativo antivibración, las funciones de pesaje y las diferentes opciones de calibración electrónica sin carga (eCal), ofrecen una gran comodidad y ventajas operativas.
En el sistema multicanal MX08, pueden integrarse hasta 8 módulos digitalizadores analógicos (módulos de conexión de celdas de carga) y 8 unidades digitales de E/S, además de una unidad de visualización digital local destinada al monitoreo y mantenimiento.
Los módulos analógicos de conexión de celdas de carga MX08, fabricados y ajustados de manera idéntica, no requieren recalibración cuando se utilizan en modo de conteo y se sustituyen por otro módulo del mismo tipo.
Características destacadas
Tipo de medición
Medición del peso, Medición de la fuerza, Medición de la presión, Valor A/D de alta resolución
Aplicaciones
Pesaje dinámico, Pesaje de tanques, Pesaje de silos, Pesaje de yates y barcos, Mediciones de fuerza, Sistemas de dosificación
Clase de protección
IP20
Tipo de dispositivo
Carril DIN
Comunicación serial
RS232, RS485, Modbus RTU
Comunicación industrial
Modbus TCP, Ethernet TCP/IP, Profinet, Profibus, EtherCAT, EtherNet/IP, Powerlink
Acceso Web/PC
Configuración mediante app
Entrada y salida digital
Entrada, Salida
Suministro energético
12VDC, 24VDC
Otras características
eCal, sCal
Características funcionales
- Comunicación: RS-232C, RS-485, Ethernet TCP/IP, Profibus, Modbus RTU, Modbus TCP, Profinet, EtherNet/IP, EtherCAT, Powerlink
- Alta Velocidad: Hasta 800 conv/seg.
- Filtro Antivibración: Filtro activo antivibración adaptivo para lectura rápida y estable.
- Funciones de Pesaje: Tara, puesta a cero, AZT, cero al encender, memoria de tara al apagar, detección de movimiento.
- eCal: Calibración electrónica sin pesos de prueba
- Soporte de Software: Software BAYKON xFace basado en Windows para calibración y configuración a través de PC
- Producción Emparejada: Reemplazo directo en modo Conteo sin calibración
- Display Local: Fácil servicio e indicación local en sitio.
- E/S Digitales: Las E/S digitales son controladas directamente por el PLC maestro.

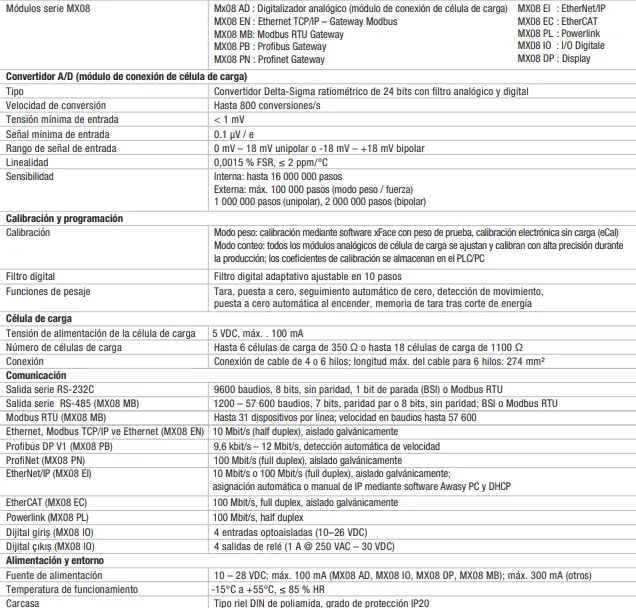

Especificaciones técnicas
MX08 Sistema Multicanal
Especificaciones técnicas

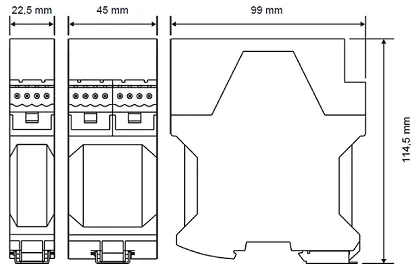

Dimensiones
