Indicatore di Pesatura BX11
Il BAYKON BX11, grazie alle sue dimensioni ridotte e alla struttura ergonomica, può essere facilmente montato nel vostro quadro ed è una soluzione ideale per i processi di pesatura industriale. Le uscite seriali RS-232C e RS-485 con funzione Modbus, fornite di serie, e le opzioni Ethernet, Profibus, Profinet, CANopen, EtherCAT, CC-Link e uscita analogica offrono potenti possibilità di integrazione con sistemi PLC/DCS.
Le sue caratteristiche principali includono la calibrazione elettronica senza peso di prova (eCal), la linearizzazione dell’uscita della cella di carico, il potente filtro digitale adattivo, una precisione del display fino a 999.999 e una velocità di 1600 cicli al secondo. Il BX11, con 4 ingressi ottici isolati e 5 uscite a contatto relè standard, gestisce senza problemi l’intero processo di pesatura.
Il BX11 è dotato di pannello frontale e posteriore in acciaio inox ed è conforme agli standard da pannello 48 x 96 mm. Il display a LED luminoso da 13,5 mm è facilmente leggibile anche a distanza. Il suo contenitore metallico compatto occupa poco spazio nel quadro di controllo e, grazie ai morsetti a innesto per i collegamenti dei cavi, garantisce un funzionamento ergonomico e sicuro.
Caratteristiche principali
Tipo di Misura
Misura del Peso, Valore A/D ad alta risoluzione
Applicazioni
Pesatura di base, Pesatura di serbatoi, Peak-Hold di base, Acquisizione del peso (HOLD)
Classe di protezione
IP67
Tipo di dispositivo
Pannello
Comunicazione seriale
Uscita analogica, RS232, RS485, Modbus RTU
Comunicazione industriale
Modbus TCP, Ethernet TCP/IP, Profinet, Profinet S2, Profibus, EtherCAT, EtherNet/IP, CANopen, Powerlink, CC-Link
Accesso Web/PC
Configurazione tramite App
Ingresso e uscita digitali
Ingresso, Uscita
Approvvigionamento Energetico
12VDC, 24VDC
Certificato
OIML
Autorizzazione Commerciale
Sì
Altre Caratteristiche
eCal, sCal, Regolazione multipunto
Caratteristiche funzionali
Alta Tecnologia
- Calibrazione elettronica senza peso di prova
- Velocità di 1600 cicli al secondo
- Risoluzione display fino a 999.999
- Controllo semplice del processo in ogni fase con 4 ingressi / 5 uscite digitali
- Display LED luminoso da 13,5 mm di altezza, facilmente leggibile
- Programmabile tramite PC/PLC
- Montaggio semplice grazie alle dimensioni ridotte e alla struttura ergonomica
- Calibrazione elettronica eCal
Integrazione di Sistema
- Uscita analogica 4-20 mA, 0-10 V
- RS-232C / RS485
- Modbus RTU, Modbus TCP
- Ethernet TCP/IP, EtherNet/IP
- EtherCAT
- Profibus, Profinet
- CANopen
- CC-Link
Caratteristiche tecniche
Indicatore di Pesatura BX11

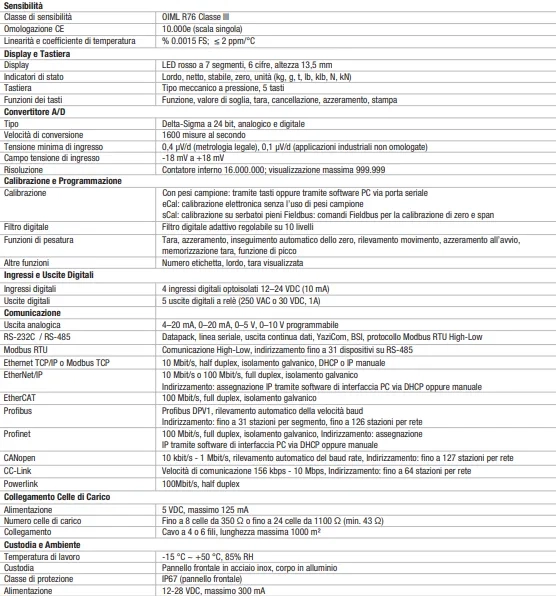

Specifiche tecniche
Dimensioni
Documenti
Nome
Versione
Descrizione
Categoria
Tipo di dato
Indicatore di Pesatura BX11 Catalogue
Cataloghi prodotti
OIML Certificate Of Conf (BX1x)
Certificati
BX11 User Manual
Manuali d'uso
BX11 Technical Manual
Manuale tecnico
BX1x Series 3D File
3D
Software
Nome
Versione
Descrizione
Categoria
Tipo di dato
IndFace1x PC Software
v1.00
Software
PLC Support Software Files
Software
EthernetX File
Software
GSD (Profibus)
Software
GSDML (Profinet 1Port)
Software
GSDML (Profinet 2Port)
Software
CANopen - BX Series
Software
EtherNetIP - BX Series
Software
EtherCAT - BX Series
Software
Powerlink - BX Series
Software
GSDML (Profinet 2Port) S2 Redundancy
Software
