Indicador de Pesaje BX11
El BAYKON BX11 es un indicador industrial profesional que, gracias a su diseño compacto y ergonómico, se puede montar fácilmente en el panel de control y ofrece soluciones ideales para su proceso de pesaje. Con salidas seriales RS-232C y RS-485 con protocolo Modbus incluidas de serie, y opciones Ethernet, Profibus, Profinet, CANopen, EtherCAT, CC-Link y salida analógica, el BX11 ofrece potentes opciones de integración con sistemas PLC/DCS.
Sus principales ventajas incluyen calibración electrónica sin peso de prueba (eCal), linealización de la señal de salida de la celda de carga, filtro digital adaptativo de alto rendimiento, resolución de visualización de hasta 999 999 y velocidad de medición de hasta 1600 conversiones por segundo. El BX11 controla sin problemas todo el proceso de pesaje gracias a sus 4 entradas ópticamente aisladas y 5 salidas de relé de contacto estándar.
El BX11 cuenta con panel frontal y trasero de acero inoxidable y dimensiones estándar de 48 x 96 mm para montaje en panel. Su pantalla LED brillante de 13,5 mm permite una lectura clara a larga distancia. Su carcasa metálica compacta ahorra espacio en el panel de control y sus conexiones mediante terminales enchufables garantizan un trabajo ergonómico y seguro.
Características destacadas
Tipo de medición
Medición del peso, Valor A/D de alta resolución
Aplicaciones
Pesaje básico, Pesaje de tanques, Peak-Hold básico, Captura de peso (HOLD)
Clase de protección
IP67
Tipo de dispositivo
De panel
Comunicación serial
Salida analógica, RS232, RS485, Modbus RTU
Comunicación industrial
Modbus TCP, Ethernet TCP/IP, Profinet, Profinet S2, Profibus, EtherCAT, EtherNet/IP, CANopen, Powerlink, CC-Link
Acceso Web/PC
Configuración mediante app
Entrada y salida digital
Entrada, Salida
Suministro energético
12VDC, 24VDC
Certificado
OIML
Aprobación comercial
Sì
Otras características
eCal, sCal, Ajuste multipunto
Características funcionales
Tecnología Avanzada
- Calibración electrónica sin carga (eCal).
- Velocidad de medición de 1600 ciclos por segundo.
- Resolución de pantalla de 999 999.
- Control sencillo del proceso en todas sus etapas mediante 4 entradas y 5 salidas digitales.
- Pantalla LED brillante de 13,5 mm de altura, de fácil lectura.
- Programable mediante PC/PLC.
- Fácil montaje gracias a su tamaño compacto y diseño ergonómico.
- Calibración electrónica eCal.
Integración del Sistema
- Salida analógica 4-20 mA, 0-10 V.
- RS-232C / RS-485.
- Protocolos Modbus RTU y Modbus TCP.
- Ethernet TCP/IP, EtherNet/IP.
- EtherCAT.
- Profibus, Profinet.
- CANopen.
- CC-Link.

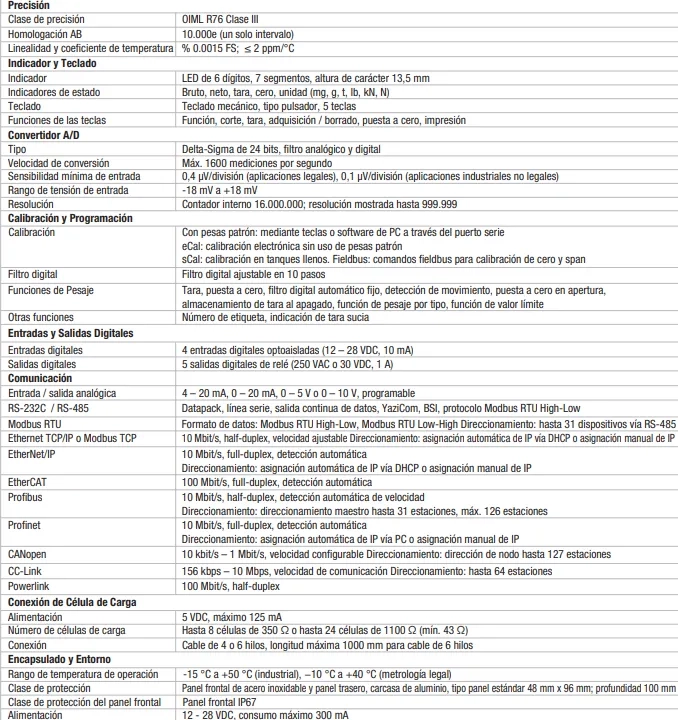

Especificaciones técnicas
Indicador de Pesaje BX11
Especificaciones técnicas
Dimensiones
Documentos
Nombre
Versión
Descripción
Categoría
Tipo de datos
Indicador de Pesaje BX11 Catalogue
Catálogos de productos
OIML Certificate Of Conf (BX1x)
Certificados
BX11 User Manual
Manuales de usuario
BX11 Technical Manual
Manual técnico
BX1x Series 3D File
3D
