Controllore di Riempimento BX30Fill
Il BX30Fill, controllore di riempimento e confezionamento, è un dispositivo ad alta tecnologia, intelligente ed economico, progettato per diverse macchine di riempimento e confezionamento.
La funzione di preparazione ricette configurabile e gli algoritmi intelligenti di riempimento offrono grandi vantaggi nelle applicazioni di riempimento e confezionamento.
Il BX30Fill dispone di 12 diverse modalità di riempimento che coprono le applicazioni più comuni di riempimento e confezionamento.
La capacità di funzionare in modalità Master-Slave consente il pieno controllo di macchine di confezionamento e insaccamento multi-bilancia; nei sistemi multi-testa, i parametri e le ricette vengono automaticamente caricati su tutti i dispositivi slave.
Per applicazioni speciali come riempimenti di materiali diversi o riempimenti batch, il BX30Fill è dotato di una memoria ricette e ID con capacità di 250 registrazioni ciascuna.
I 7 tasti programmabili possono essere assegnati a funzioni predefinite per un utilizzo rapido e intuitivo.
Gli I/O digitali liberamente programmabili eliminano la necessità di un PLC aggiuntivo nel quadro, consentendo il controllo diretto degli elementi del sistema di riempimento come pompe, valvole, vibratori, gonfiatori di sacchi, ecc.
Gli I/O digitali ridondanti programmabili permettono di continuare il funzionamento anche in caso di guasto di un I/O digitale, fino alla sostituzione della scheda.
Caratteristiche principali
Tipo di Misura
Misura del Peso
Applicazioni
Riempimento liquidi, Riempimento ventilato, Confezionamento, Insaccamento, Riempimento/Svuotamento serbatoi
Classe di protezione
IP67
Tipo di dispositivo
Pannello
Comunicazione seriale
RS232, RS485, USB, Modbus RTU
Comunicazione industriale
Modbus TCP, Ethernet TCP/IP, Profinet, Profinet S2, Profibus, EtherCAT, EtherNet/IP, CANopen, Powerlink, CC-Link
Accesso Web/PC
Configurazione tramite App, Raccolta dati
IoT
Sì
Ingresso e uscita digitali
Ingresso, Uscita
Approvvigionamento Energetico
12VDC, 24VDC
Certificato
OIML, MID
Autorizzazione Commerciale
Sì
Altre Caratteristiche
Controllo analogico della velocità di avanzamento, Memoria Alibi, Registrazione dei dati, eCal, sCal, Regolazione multipunto
Caratteristiche funzionali
Caratteristiche Generali
- 12 diverse modalità di funzionamento per le applicazioni più comuni
- Struttura di ricetta configurabile
- 7 tasti programmabili
- I/O digitali: interni 12/14, esterni 16/16
- I/O digitali ridondanti che consentono la continuità del riempimento in caso di guasto
Funzionamento Intelligente
- Algoritmi di riempimento intelligenti
- Configurazione intelligente con regolazione automatica dei valori di taglio rapido e lento
- Controllo completo della macchina insaccatrice
- Funzionamento in modalità master-slave con caricamento dei parametri nei dispositivi slave
- Display LCD che guida l’operatore
Alta Tecnologia e Prestazioni
- Funzionamento ad alta velocità in tempo reale
- Fino a 1600 conversioni al secondo
- Controllo di riempimento interno con una precisione 1000 volte superiore rispetto all’indicatore
- I/O digitali liberamente programmabili, ritardi temporali e funzioni logiche
- Possibilità di assistenza tramite Internet
Integrazione e Comunicazione
- Ethernet TCP/IP, USB, RS-232C, RS-485, Profibus, Profinet, Modbus RTU, Modbus TCP, EtherNet/IP, EtherCAT, CANopen, CC-Link, CC-Link IE, Powerlink
- Unità I/O digitale esterna montata su guida DIN per un cablaggio semplificato
Caratteristiche tecniche
Controllore di Riempimento BX30Fill

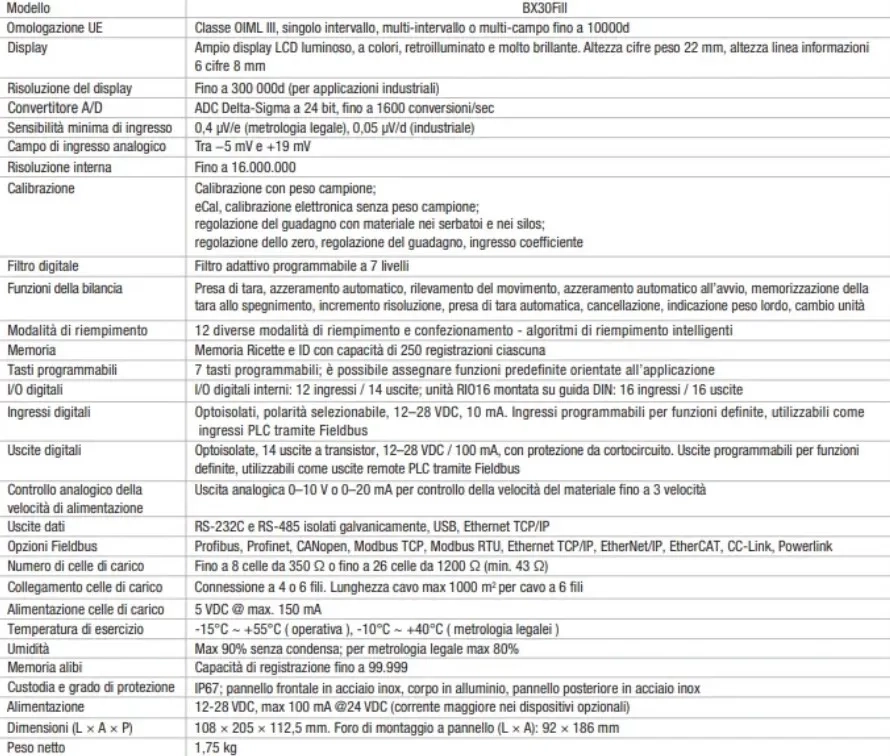

Specifiche tecniche
Documenti
Nome
Versione
Descrizione
Categoria
Tipo di dato
Controllore di Riempimento BX30Fill Catalogue
Cataloghi prodotti
EU Type Examination BX30 Fill
Certificati
BX30Fill Technical Manual
Manuale tecnico
BX3x Series 3D File
3D
Software
Nome
Versione
Descrizione
Categoria
Tipo di dato
EthernetX File
Software
GSD (Profibus)
Software
GSDML (Profinet 2Port)
Software
CANopen - BX Series
Software
EtherNetIP - BX Series
Software
EtherCAT - BX Series
Software
Powerlink - BX Series
Software
GSDML (Profinet 2Port) S2 Redundancy
Software
Scale USB Driver
Software
