Controlador de Llenado BX30Fill
El BX30Fill es un controlador inteligente y avanzado de llenado y envasado, diseñado para una amplia gama de máquinas de dosificación y empaquetado. Gracias a sus funciones configurables de preparación de recetas y algoritmos inteligentes de llenado (Smart Filling), ofrece grandes ventajas en los procesos de llenado y envasado industrial.
El BX30Fill dispone de 12 modos de llenado diferentes, que cubren las aplicaciones más comunes de llenado y empaquetado. Su capacidad para trabajar en modo Master-Slave permite un control completo de máquinas de ensacado o envasado con múltiples básculas, así como la transferencia automática de parámetros y recetas a todos los dispositivos slave en sistemas de múltiples cabezales.
Para diferentes tipos de materiales y aplicaciones especiales como el llenado por lotes (batch), el BX30Fill cuenta con una memoria de recetas y de ID, cada una con una capacidad de 250 registros.
El controlador dispone de 7 teclas programables, que pueden asignarse a funciones predefinidas para un uso rápido e intuitivo. Sus E/S digitales programables permiten controlar directamente los elementos del sistema de llenado, como bombas, válvulas, vibradores o infladores de sacos, eliminando la necesidad de un PLC adicional en el cuadro de control.
Además, el BX30Fill incluye E/S digitales de respaldo programables, que garantizan la continuidad operativa en caso de fallo de una tarjeta de E/S, permitiendo seguir trabajando hasta su reemplazo.
Características destacadas
Tipo de medición
Medición del peso
Aplicaciones
Llenado de líquidos, Llenado ventilado, Envasado, Ensacado, Llenado/Vaciado de tanques
Clase de protección
IP67
Tipo de dispositivo
De panel
Comunicación serial
RS232, RS485, USB, Modbus RTU
Comunicación industrial
Modbus TCP, Ethernet TCP/IP, Profinet, Profinet S2, Profibus, EtherCAT, EtherNet/IP, CANopen, Powerlink, CC-Link
Acceso Web/PC
Configuración mediante app, Recopilación de datos
IoT
Sì
Entrada y salida digital
Entrada, Salida
Suministro energético
12VDC, 24VDC
Certificado
OIML, MID
Aprobación comercial
Sì
Otras características
Control analógico de la velocidad de alimentación, Memoria de coartada, Registro de datos, eCal, sCal, Ajuste multipunto
Características funcionales
Características Principales
- 12 modos de operación diferentes para las aplicaciones más comunes.
- Contenido de recetas configurable.
- 7 teclas programables.
- E/S digitales: internas 12/14, externas 16/16.
- E/S de reserva para continuar el llenado en caso de cualquier fallo en las E/S digitales.
Operación Inteligente con
- Algoritmos inteligentes de llenado.
- Puesta en marcha inteligente del proceso de llenado.
- Control total de las máquinas ensacadoras.
- Funcionamiento maestro-esclavo para transferir la configuración a otros instrumentos.
- Pantalla LCD multicolor para guiar y alertar al operador.
Tecnología Avanzada y Rendimiento
- Operación en tiempo real de alta velocidad.
- Hasta 1600 conversiones por segundo.
- Resolución de control de llenado 1000 veces superior al incremento de la báscula.
- E/S digitales, temporizadores y funciones lógicas libremente programables.
- Servicio remoto a través de Internet.
Integración y Conectividad
- Ethernet TCP/IP, USB, RS-232C, RS-485, Profibus, Profinet, Modbus RTU, Modbus TCP, EtherNet/IP, EtherCAT, CANopen, CC-Link, CC-Link IE, Powerlink.
- Unidad de E/S digitales para carril DIN que facilita el cableado dentro del armario eléctrico.

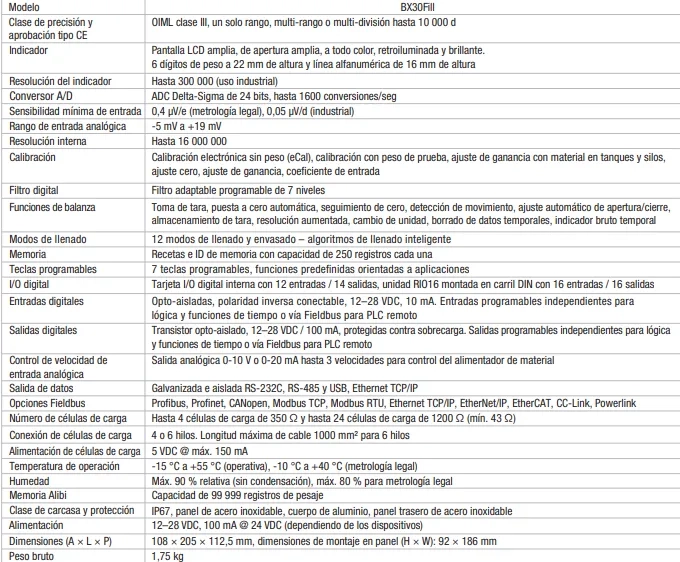

Especificaciones técnicas
