Controlador de Llenado BX13
El Baykon BX13 es un controlador de llenado industrial profesional, de alto rendimiento y fácil manejo, diseñado especialmente para controlar los procesos de llenado de materiales líquidos, en polvo o granulados.
Con una resolución interna de 16.000.000 conteos, una velocidad de medición de hasta 1600 conversiones por segundo, y avanzadas capacidades de filtrado digital y estadístico, el BX13 ofrece un llenado más rápido, preciso y confiable.
Dispone de 8 modos de llenado seleccionables según el tipo de material (líquido o polvo). En función del modo elegido, el equipo cuenta con 4 entradas programables y 5 salidas de relé estándar, diseñadas no solo para el control de la alimentación del material, sino también para gestionar otras entradas y salidas esenciales del proceso. Además, los mensajes de proceso y error, claramente visibles en la pantalla, facilitan la supervisión y el diagnóstico operativo.
Con dimensiones de 48 x 96 mm en formato panel, el BX13 ofrece amplias opciones de integración con sistemas PC/PLC/DCS, gracias a sus interfaces de comunicación estándar: RS232, RS485, Ethernet TCP/IP, EtherCAT, Modbus RTU, Profibus, Profinet, CANopen, CC-Link y Powerlink.
Características destacadas
Tipo de medición
Medición del peso
Aplicaciones
Llenado simple, Totalización, Pesaje de tanques, Pesaje de silos, Llenado de líquidos, Envasado, Ensacado, Llenado/Vaciado de tanques, Control de proceso
Clase de protección
IP67
Tipo de dispositivo
De panel
Comunicación serial
RS232, RS485, Modbus RTU
Comunicación industrial
Modbus TCP, Ethernet TCP/IP, Profinet, Profinet S2, Profibus, EtherCAT, EtherNet/IP, CANopen, Powerlink, CC-Link
Acceso Web/PC
Configuración mediante app
Entrada y salida digital
Entrada, Salida
Suministro energético
12VDC, 24VDC
Certificado
OIML, MID
Aprobación comercial
Sì
Otras características
eCal, sCal, Ajuste multipunto
Características funcionales
Tecnología Avanzada
- Resolución interna de 16.000.000
- Hasta 1600 valores de medición por segundo
- Resolución de visualización de hasta 999.999 divisiones
- Fácil control con 4 entradas y 7 salidas
- Diseño ergonómico con tamaño compacto

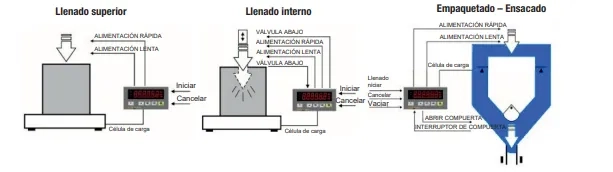

Modos de Llenado
- Llenado de líquidos para recipientes abiertos, llenado por la boca del envase o llenado desde el fondo.
- Modo de “pesaje y vaciado” para máquinas automáticas de envasado y llenadoras de sacos.
- Llenado y descarga para tanques o silos.
Programación Externa
- La calibración se realiza con o sin pesas de prueba (eCal).
- Programación y calibración sencillas a través del puerto RS-232C mediante el software BAYKON “IndFace1x”.
- Calibración a través de interfaces PLC.
Integración del Sistema
- RS-232C / RS-485
- Modbus RTU, Modbus TCP
- Ethernet TCP/IP, EtherNet/IP
- EtherCAT
- Profibus, Profinet
- CANopen
- CC-Link
- Powerlink

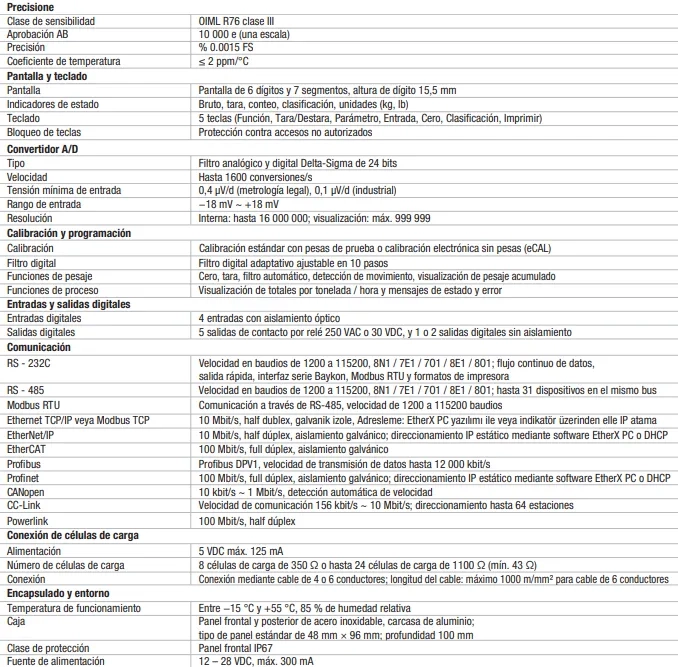

Especificaciones técnicas
Controlador de Llenado BX13
Especificaciones técnicas
Dimensiones
