BX13 Abfüllsteuerung

Der BAYKON BX13 ist ein professioneller Abfüllregler, der sich für alle Flüssigkeits-, Schüttgut- und Granulatabfüllanwendungen für alle Arten von Verpackungen eignet.



Mit 16.000.000 internen Auflösungsstufen, einer hohen Geschwindigkeit von bis zu 1600 Messwerten pro Sekunde und standardmäßig wählbaren digitalen und statischen Filtern liefert der BX13 schnelle und genaue Abfüllergebnisse, auch unter schwierigen Vibrationsbedingungen.



Das Gerät verfügt über 4 Standardabfüllmodi für die Abfüllung in offene Behälter und die Überkopfabfüllung sowie 2 Modi für Verpackungsmaschinen. Die Steuerung verfügt über 4 optoisolierte Digitaleingänge, 5 Relaiskontaktausgänge und 2 potentialgebundene Ausgänge. Sie werden für Füll- und Entleerungsvorgänge verwendet.



Die leistungsstarken Kalibrierungsfunktionen, einschließlich der elektronischen Kalibrierung ohne Prüfgewichte, ermöglichen eine einfache und schnelle Einrichtung und Wartung. Der BX13 verfügt über SPS-Integrationsmöglichkeiten, serielle Schnittstellen wie RS-232C und RS-485 sowie Feldbusanschlüsse wie Ethernet TCP/IP, Modbus RTU/TCP, Profibus, Profinet, CANopen, EtherNet/IP, EtherCAT, CC-Link und Powerlink.



Sein kompaktes Aluminiumgehäuse ermöglicht eine optimale Montage auf Schalttafeln, da es trotz seines großen Displays nur wenig Platz benötigt.



Zur Vergleichsliste hinzufügen

Höhepunkte

Messung Typ

Gewichtsmessung

Anwendungen

Einfache Abfüllung, Totalisierung, Tankverwiegung, Silo-Verwiegung, Flüssigkeitsabfüllung, Verpackung, Absackung, Befüllung/Entleerung von Tanks, Prozesskontrolle

Schutzart

IP67

Gerätetyp

Paneel-Gehäuse

Serielle Kommunikation

RS232, RS485, Modbus RTU

Industrielle Kommunikation

Modbus TCP, Ethernet TCP/IP, Profinet, Profinet S2, Profibus, EtherCAT, EtherNet/IP, CANopen, Powerlink, CC-Link

Web/PC-Zugang

Konfiguration per App

Digitaler Eingang & Ausgang

Eingang, Ausgang

Energieversorgung

12V DC, 24V DC

Zertifikat

OIML, MID

Handelszulassung

Ja

Other Features

eCal, sCal, Mehrpunkt-Justierung

certificates
certificates
certificates
certificates

Funktionale Eigenschaften

Modernste Technologie

functional

• Interne Auflösung von 16.000.000 Teilen
• Bis zu 1600 Messwerte pro Sekunde
• Displayauflösung bis zu einem Inkrement von 999.999
• Einfache Steuerung durch 4 Ein- und 7 Ausgänge
• Ergonomisches, platzsparendes Design

Füllmodi

functional

• Flüssigkeitsabfüllung für offene Behälter, Unterspund-Abfüllung oder Bodenbefüllung
•  Wiege- und Entleer”-Modus für automatische Verpackungsmaschinen, Abfülleinrichtungen für Säcke

Externe Programmierung

functional

• Die Kalibrierung wird mit oder ohne Testgewichte (eCal) durchgeführt
• Einfache Programmierung und Kalibrierung über die RS-232C-Schnittstelle durch die BAYKON „IndFace1x”-Software
• Kalibrierung über SPS-Schnittstellen

Systemintegration

functional

• RS 232C/RS-485
• Modbus RTU, Modbus TCP
• Ethernet TCP/IP, EtherNet/IP
• EtherCAT
• Profibus, Profinet
• CANopen
• CC-Link

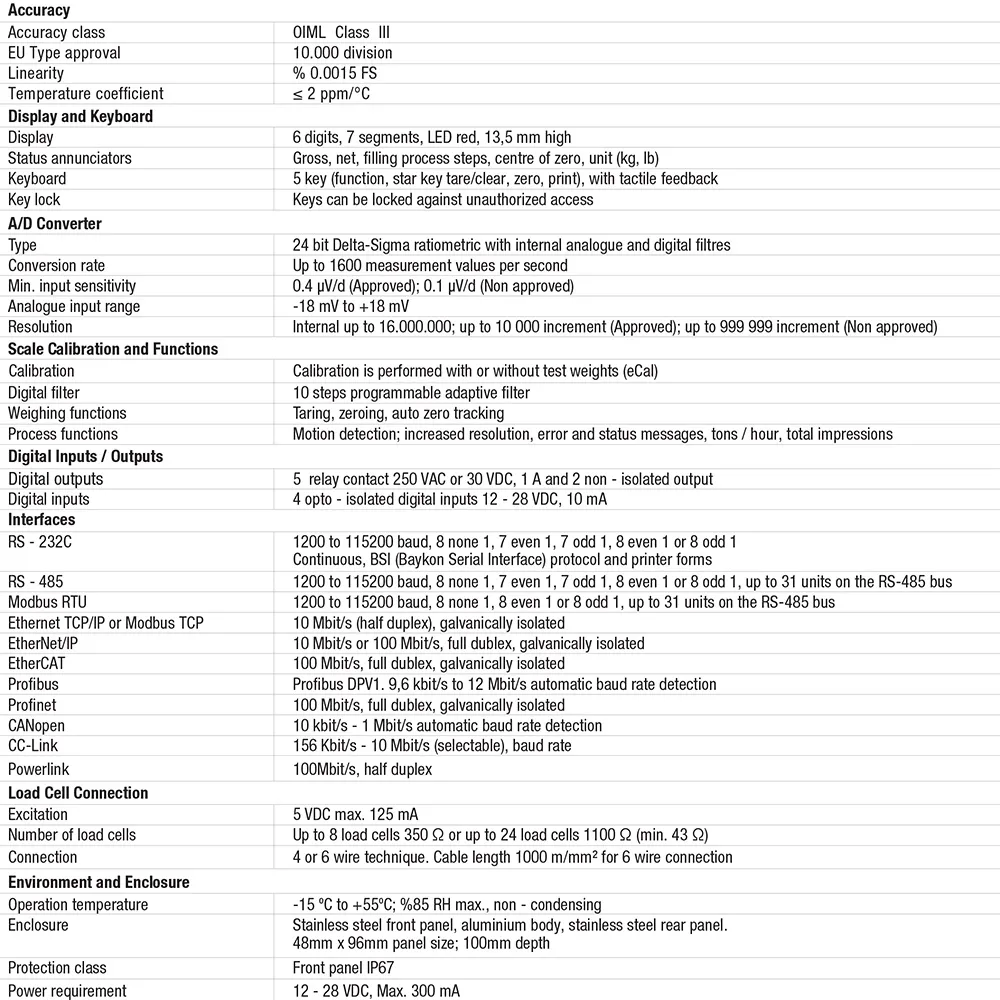

Technische Spezifikationen

BX13 Abfüllsteuerung

Technische Spezifikationen

Abmessungen

Dokumente

Name

Version

Beschreibung

Dateigröße

Aktualisierungsdatum

Kategorie

Datentyp

BX13 Abfüllsteuerung Katalog

239.48 KB

22/02/2024 10:41:55

Produktkataloge

OIML Certificate Of Conf (BX1x)

129.04 KB

25/01/2024 11:41:44

Zertifikate

OIML Certificate Of Conf (BX13)

231.99 KB

25/01/2024 15:42:24

Zertifikate
