Controlador de Rendimiento BX14

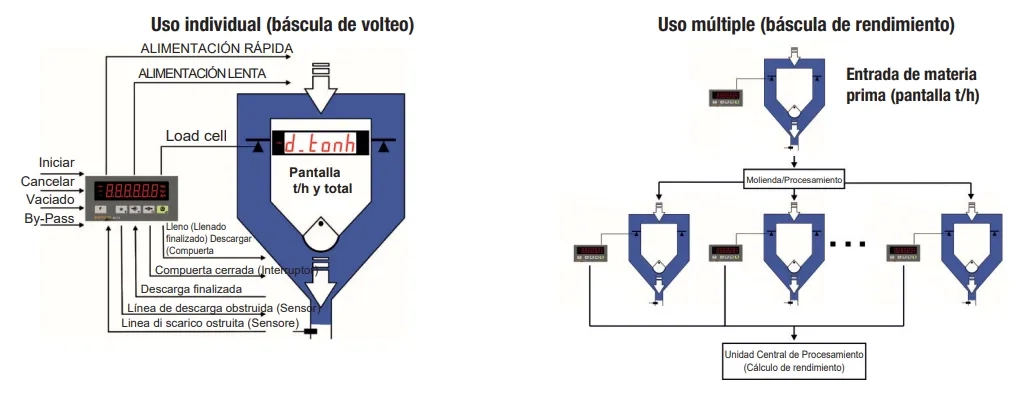

El BAYKON BX14 es un controlador de pesaje profesional diseñado especialmente para básculas de ensacado y rendimiento (throughput). Se utiliza para transferir materiales en la línea de producción a otra ubicación con una velocidad de flujo deseada (toneladas/hora).
Cuando se emplea junto con la función de acumulación, permite transferir una cantidad de material previamente determinada. El controlador calcula el valor total diario estimado tomando como referencia la velocidad de flujo real, y al registrar los valores de pesaje de cada ciclo de llenado, proporciona información precisa sobre el total real.
El BX14 controla de manera fiable todo el proceso de pesaje mediante 5 salidas de relé estándar y 6 entradas digitales. Gracias a su resolución interna de 16.000.000 conteos, una velocidad de medición de hasta 1600 conversiones por segundo y un potente sistema de filtrado, ofrece un pesaje rápido, preciso y estable.
Con dimensiones de 48 x 96 mm en formato panel, el BX14 ofrece una integración avanzada con sistemas PC/PLC/DCS, a través de interfaces de comunicación estándar como RS232, RS485, Ethernet TCP/IP, EtherCAT, Modbus RTU, Profibus, Profinet, CANopen, CC-Link y Powerlink.
Características destacadas
Tipo de medición
Medición del peso
Aplicaciones
Llenado de tolva, Rendimiento
Clase de protección
IP65
Tipo de dispositivo
De panel
Comunicación serial
RS232, RS485, Modbus RTU
Comunicación industrial
Modbus TCP, Ethernet TCP/IP, Profinet, Profinet S2, Profibus, EtherCAT, EtherNet/IP, CANopen, Powerlink, CC-Link
Acceso Web/PC
Configuración mediante app
Entrada y salida digital
Entrada, Salida
Suministro energético
12VDC, 24VDC
Aprobación comercial
Sì
Otras características
eCal, sCal, Ajuste multipunto
Características funcionales
Tecnología Avanzada
- Resolución interna de 16.000.000
- Hasta 1600 valores de medición por segundo
- Resolución de visualización de hasta 999.999 divisiones
- Fácil control con 4 entradas y 7 salidas
- Diseño ergonómico con tamaño compacto
Control Inteligente de Procesos
- Control de caudal
- Control de totalización
- Funciones de bypass
- Control de vaciado de tuberías
- Total diario, total estimado para las próximas 24 horas, total por lote, total por turno y total semanal.
Programación Externa
- La calibración se realiza con o sin pesas de prueba (eCal).
- Programación y calibración sencillas a través del puerto RS-232C mediante el software BAYKON “IndFace1x”.
- Calibración a través de interfaces PLC.
Integración del Sistema
- RS-232C / RS-485
- Modbus RTU, Modbus TCP
- Ethernet TCP/IP, EtherNet/IP
- EtherCAT
- Profibus, Profinet
- CANopen
- CC-Link
- Powerlink

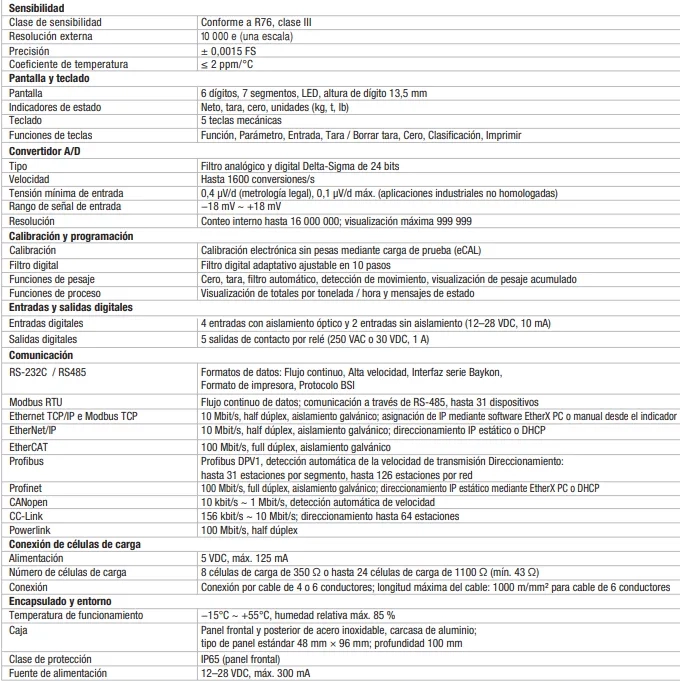

Especificaciones técnicas
Controlador de Rendimiento BX14
Especificaciones técnicas
Dimensiones
