Controllore di Rendimento BX14

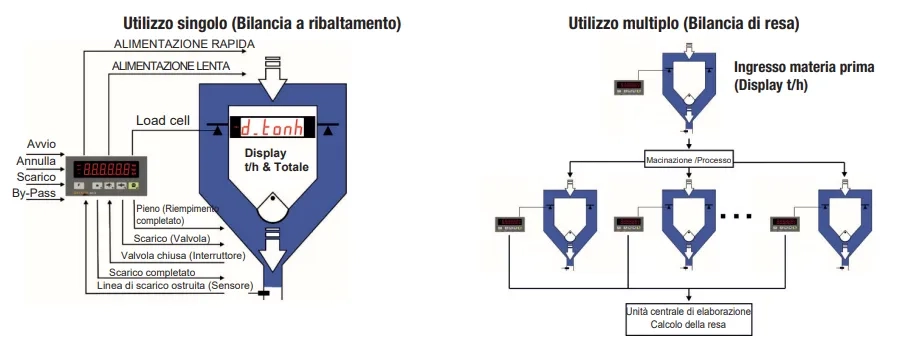

Il BAYKON BX14 è un controllore di pesatura professionale, progettato specificamente per insaccatrici e bilance di rendimento.
Viene utilizzato per trasferire i materiali impiegati nella linea di produzione a una velocità di flusso desiderata (t/h) verso un altro punto.
Se utilizzato con la funzione di accumulo, consente anche il trasferimento di una quantità predefinita di materiale.
Il controllore calcola il valore totale giornaliero previsto basandosi sul flusso reale e, registrando i valori di pesatura a fine di ogni riempimento, fornisce i dati reali del totale.
Il BX14 controlla senza problemi l’intero processo di pesatura grazie a 5 uscite a relè standard e a un totale di 6 ingressi digitali.
Con il suo contatore interno da 16.000.000 di passi, la velocità di misura fino a 1600 cicli/sec e un potente sistema di filtraggio, garantisce un controllo molto più rapido, preciso e affidabile.
Con dimensioni da pannello 48 x 96 mm, offre opzioni di integrazione avanzate con PC/PLC/DCS grazie agli standard di comunicazione:
RS232, RS485, Ethernet TCP/IP, EtherCAT, Modbus RTU, Profibus, Profinet, CANopen, CC-Link e Powerlink.
Caratteristiche principali
Tipo di Misura
Misura del Peso
Applicazioni
Riempimento tramoggia, Controllo della portata di estrazione
Classe di protezione
IP65
Tipo di dispositivo
Pannello
Comunicazione seriale
RS232, RS485, Modbus RTU
Comunicazione industriale
Modbus TCP, Ethernet TCP/IP, Profinet, Profinet S2, Profibus, EtherCAT, EtherNet/IP, CANopen, Powerlink, CC-Link
Accesso Web/PC
Configurazione tramite App
Ingresso e uscita digitali
Ingresso, Uscita
Approvvigionamento Energetico
12VDC, 24VDC
Autorizzazione Commerciale
Sì
Altre Caratteristiche
eCal, sCal, Regolazione multipunto
Caratteristiche funzionali
Tecnologia Avanzata
- Contatore interno da 16.000.000 di passi
- Alta velocità: fino a 1600 cicli/sec
- Risoluzione display: 999.999
- 4 ingressi digitali / 7 uscite per un controllo semplice in ogni fase del processo
- Dimensioni ridotte ed ergonomiche per un facile montaggio
Controllo Intelligente del Processo
- Controllo della velocità di flusso
- Trasferimento del materiale con controllo del totale
- Funzione di by-pass
- Controllo della linea di scarico
- Visualizzazione della velocità di flusso reale e del totale giornaliero stimato
- Registrazione del totale azzerabile, del totale giornaliero, del totale del giorno precedente e del totale non azzerabile
Integrazione di Sistema
- RS-232C / RS-485
- Modbus RTU, Modbus TCP
- Ethernet TCP/IP, EtherNet/IP
- EtherCAT
- Profibus, Profinet
- CANopen
- CC-Link
- Powerlink
Programmazione e Calibrazione Facili
- Funzione di calibrazione elettronica eCal senza utilizzo di pesi campione
- Programmazione rapida e semplice tramite software standard IndFace1x su PC
- Calibrazione tramite fieldbus con PC/PLC/DCS
Caratteristiche tecniche
Controllore di Rendimento BX14

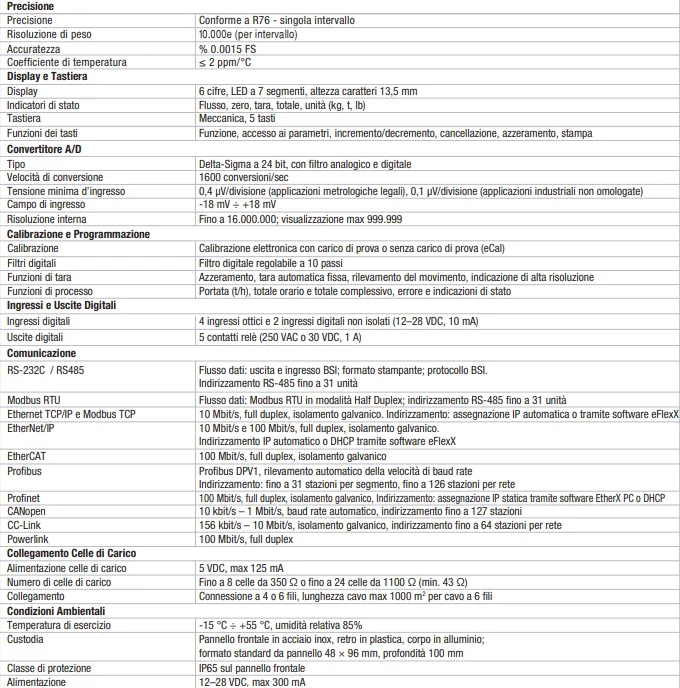

Specifiche tecniche
Dimensioni
Documenti
Nome
Versione
Descrizione
Categoria
Tipo di dato
Controllore di Rendimento BX14
Cataloghi prodotti
OIML Certificate Of Conf (BX1x)
Certificati
OIML Certificate Of Conf (BX14)
Certificati
BX14 User and Technical Manual
Manuale tecnico
Software
Nome
Versione
Descrizione
Categoria
Tipo di dato
IndFace1x PC Software
v1.00
Software
PLC Support Software Files
Software
EthernetX File
Software
GSD (Profibus)
Software
GSDML (Profinet 1Port)
Software
GSDML (Profinet 2Port)
Software
EtherNetIP - BX Series
Software
EtherCAT - BX Series
Software
Powerlink - BX Series
Software
GSDML (Profinet 2Port) S2 Redundancy
Software
