BX18 Wägeindikator
Das BAYKON BX18 ist ein Anzeiger zur DIN-Schienenmontage für den Schaltschrankeinbau insbesondere in staubiger Umgebung. Es verfügt standardmäßig über RS-232C, RS-485, Analogausgang, parallele Schnittstelle mit 4 x Eingängen und 6 x Ausgängen sowie Modbus RTU Feldbusschnittstellen.
Seine leistungsstarken Kalibrierfunktionen, einschließlich der elektronischen Kalibrierung ohne Prüfgewichte und der Kalibrierung der Messspanne von unbeladenen Behältern, ermöglichen eine einfache und schnelle Installation und Wartung. Der BX18 verfügt über einen 10-stufigen adaptiven Filter für schnelles Einschwingen, eine Anzeigeauflösung von bis zu 999.999 d und 1600 Messwerte pro Sekunde.
Die Programmierung und Kalibrierung kann über die Tastatur des Geräts und über PC/PLC via serielle Schnittstellen und Feldbus erfolgen. Die Spannungsversorgung des BX18 beträgt 12-28 VDC.
Höhepunkte
Messung Typ
Gewichtsmessung, Hochauflösender A/D-Wert
Anwendungen
Basiswägung, Totalisierung, Tankverwiegung, Einfache Spitzenwert-Haltung, Gewichtserfassung (HOLD)
Schutzart
IP20
Gerätetyp
DIN-Schiene
Serielle Kommunikation
Analoger Ausgang, RS232, RS485, Modbus RTU
Digitaler Eingang & Ausgang
Eingang, Ausgang
Energieversorgung
12V DC, 24V DC
Other Features
eCal, sCal, Mehrpunkt-Justierung
Funktionale Eigenschaften
Merkmale
• 14 mm LED-Anzeige
• Bis zu 1600 Messwerte pro Sek.
• Kalibrierung mittels Tastatur und PC/SPS über Schnittstellen
• Elektronische Kalibrierung (eCAL) ohne Prüfgewichte
• Messbereichskalibrierung (sCAL) von nicht entleerten Behältern
Systemintegration
• Serielle Schnittstelle RS-232C
• Serielle Schnittstelle RS-485
• Modbus RTU
• Analog wählbar: 0–20mA, 4–20mA, 0–5 VDC und 10 VDC
• Parallele I/O-Schnittstellen mit 4 x Eingängen und 6 x Ausgängen

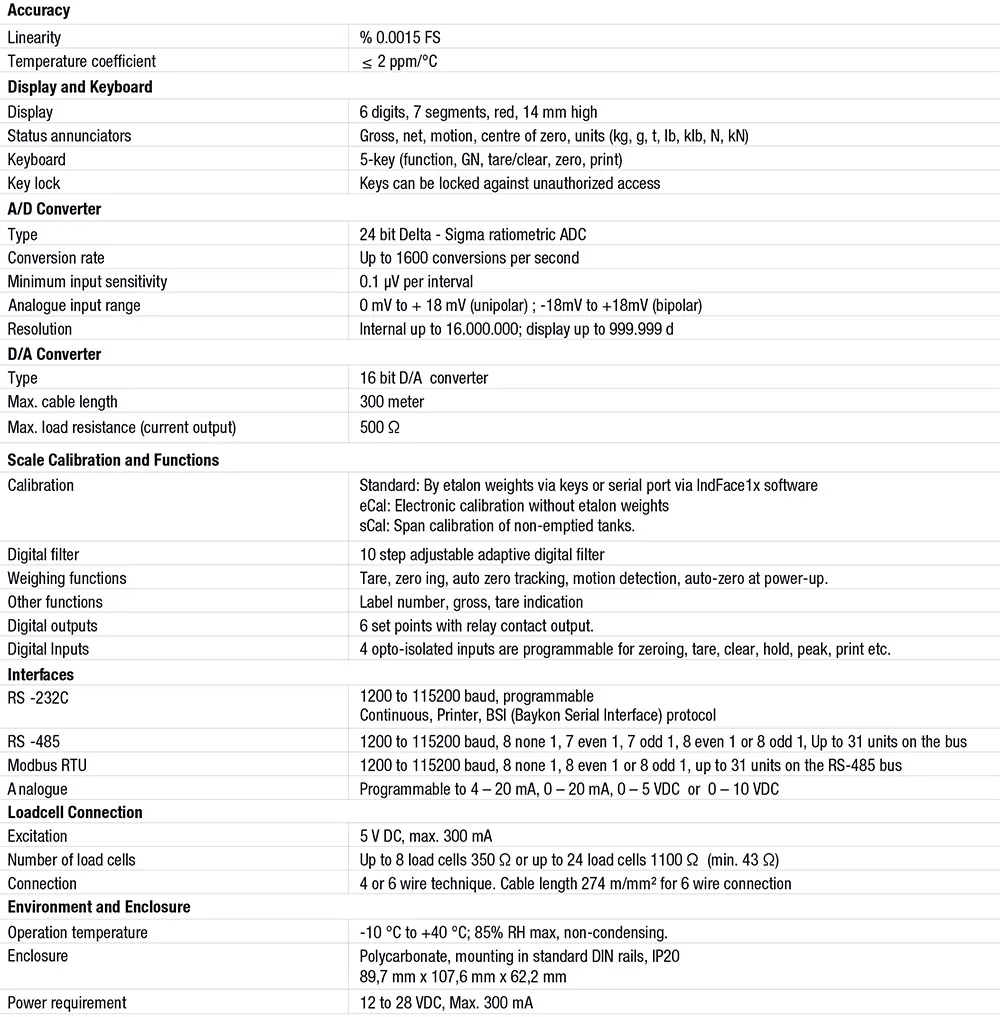

Technische Spezifikationen
BX18 Wägeindikator
Technische Spezifikationen
Abmessungen
